Cài đặt Background Layout AutoCAD thành màu đen để dễ xem bản vẽ

Khi bản vẽ được thể hiện hết trong Layout bao gồm cả khung tên và kích thước, chú thích… mà không được thể hiển hết trong Model, như vậy chúng ta phải sang phần Layout để xem bản vẽ. Hoặc khi chúng ta tiến hành in ấn bên Layout thì chắc chắn phải sang Layout để xem rồi :v. Tuy nhiên trong cài đặt mặc định của CAD phần Layout có Background màu xám trắng sẽ rất khó xem các thông tin của bản vẽ. Để chuyển Background Layout thành màu đen tương tự như trong Model chúng ta làm như sau:

1. Gõ lệnh OP <enter>

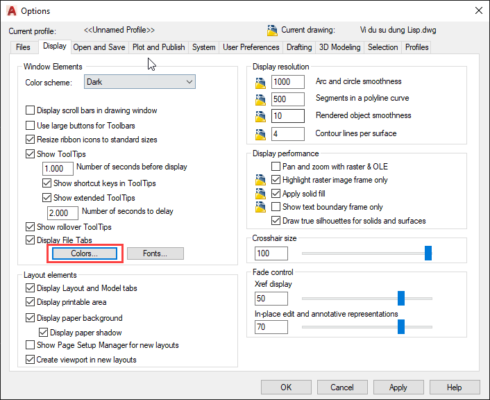

2. Chọn tab DisplayColors…

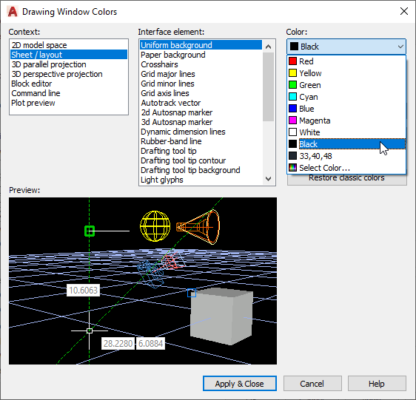

3. Chọn Sheet / Layout:

Trong cửa sổ Sheet / Layout này chúng ta thay đổi màu sắc của các mục đầu tiên bên khung Interface element như sau:

1. Uniform background: Chuyển thành màu đen bên khung Color bên phải -> Phần này là diện tích nằm trong vùng được in mặc định.
2. Paper background: Chuyển thành màu đen -> Cài đặt này là chuyển toàn bộ Layout bao gồm cả vùng không được in về màu đen, trường hợp này xảy ra khi trong một Layout có nhiều bản vẽ. Nếu tất cả Layout đều chỉ có một bản vẽ thì bạn có thể không cần cài đặt bước 2 và 3 nhé.
3. Crosshairs: Chuyển thành màu trắng -> Để cho nó nổi lên trên màu đen chứ còn gì nữa :D.

Kết bài:

Vậy là mình đã chia sẻ xong cách chuyển layout AutoCAD thành màu đen để dễ xem bản vẽ.
