Tái tạo đường bao cho hatch, 2 cách nhanh nhất | Học AutoCAD cơ bản

Hatch là đối tượng được sử dụng rất nhiều trong AutoCAD, tuy nhiên những thao tác cơ bản nhất về Hatch chưa hẳn nhiều người đã biết. Hôm nay mình sẽ chia sẻ 2 cách nhanh nhất tái tạo đường bao hatch. Nghĩa là sao? Đôi khi trong bản vẽ chúng ta có đối tượng là Hatch nhưng lại bị mất đường bao xung quanh. Lúc này chúng ta muốn lấy lại đường bao sau đó sử dụng nét đường bao này để cùng với các hình bao rời khác xuất tổng diện tích các hình này thì làm thế nào? Thao tác, hiện lại đường bao hatch trong CAD này rất hay được sử dụng trong đo bóc khối lượng như tính tổng diện tích lát sàn, trần thạch cao…

Cách 1: Sử dụng chức năng tạo đường bao có sẵn trong CAD:

Rất đơn giản bạn chỉ cần chọn vùng hatch \ bấm chuột phải \ chọn Generate Boundary. Tuy nhiên nhược điểm của cách này là không thể tạo được cho từ 2 vùng hatch trở lên. Nếu có nhiều vùng hatch chúng ta phải thao tác lần lượt cho từng vùng, việc này sẽ mất thời gian nếu có nhiều vùng hatch.

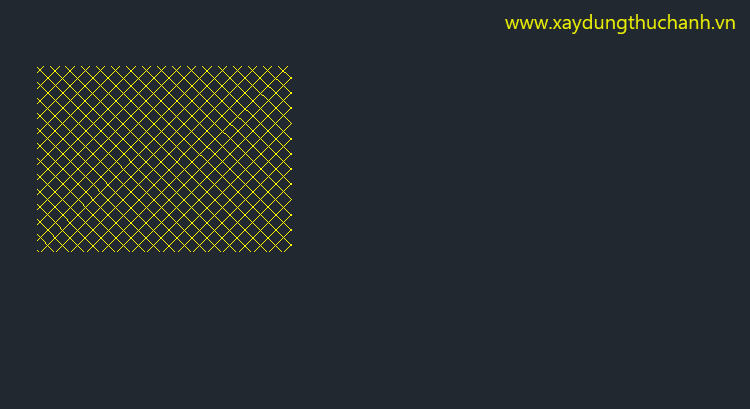

Tái tạo đường bao cho hatch sử dụng chức năng có sẵn trong CAD

Cách 2: Sử dụng Autolisp CAD

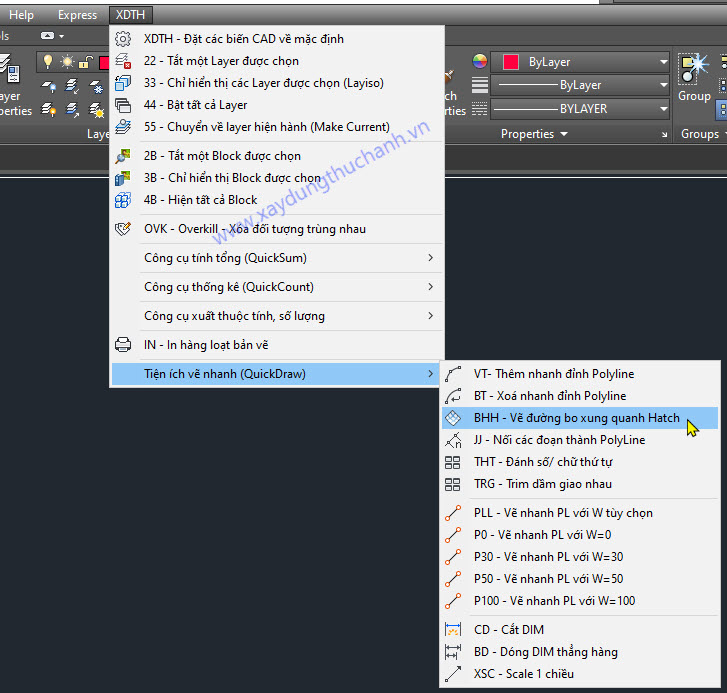

Bạn có thể sử dụng lisp BHH có sẵn trong bộ công cụ menu lisp CAD mình đã chia sẻ. Thao tác: Chọn vùng hatch \ Gõ lệnh BHH là xong. Bằng việc sử dụng lisp, nhược điểm của cách 1 sẽ được khắc phục, lisp BHH sẽ tạo được đường bao cho tất cả các vùng hatch được chọn, chỉ cần thao tác một lần. Bạn xem ảnh động sẽ thấy rõ điều này.

Menu lisp CAD chia sẻ miễn phí, xem hướng dẫn sử dụng và download tại đây

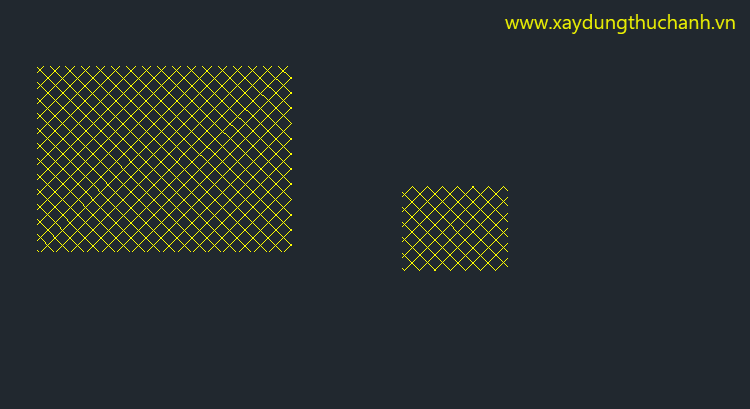

Tạo đường bao cho hatch sử dụng lisp BHH

Tìm hiểu sâu thêm về hatch và đường bao (biên)

Trong quá trình chỉnh sửa hatch (kéo giãn, di chuyển) thì đường biên cũng chạy theo, nhưng cũng có trường hợp đường biên tách rời hatch không chạy theo, vậy là tại sao? AutoCAD có một cài đặt liên kết hatch và đường biên Associative Hatch. Trong trường hợp liên kết đường biên và hatch thì khi xóa đường hatch đường biên cũng bị xóa theo, tuy nhiên chiều ngược lại xóa đường biên thì hatch không bị xóa, cho dù vẫn cài đặt liên kết.

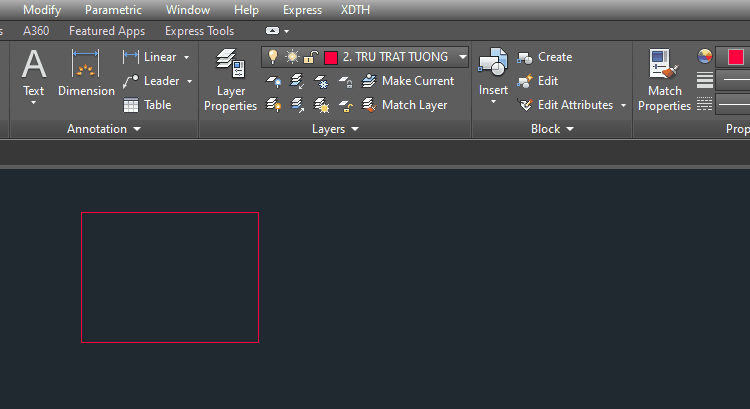

Cách sử dụng lệnh Hatch (H) liên kết hoặc không liên kết đường biên và hatch



Kết bài

Đối tượng Hatch được sử dụng cực kỳ nhiều, hầu như bản vẽ nào cũng sử dụng nên bài này mình chia sẻ khá kỹ. Nếu thấy hữu ích hãy cho mình một like, một share, một vote 5 sao và nhớ đăng ký theo dõi kênh Youtube hoặc Fanpage để không bỏ lỡ các video, bài viết hay nhất từ mình nha.
